產品詳情:

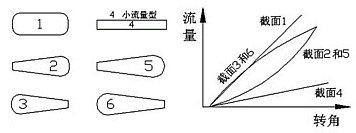

上海傲創(chuàng )產品Q(chēng)671F氣動對夾球閥產品概述： Q671F型氣動對夾球閥是氣動球閥中的一種。氣動對夾球閥是引進*進行國產化設計而發展出的新一代超短法蘭距球閥。它的球芯通道形狀有矩形、V形及O形這幾種。Q671F氣動對夾球閥具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。Q671F球閥流道的幾種典型截面形狀及流量特性如下圖所示：
Q671F氣動對夾球閥的結構特點與工作原理： Q671F對夾式氣動球閥（意式氣動薄型球閥）是在引進*技術的基礎上進行特殊設計制造的產品。它采用智能的控制與定位。它與氣動閥門定位器配套，輸入4-20mA DC信號及0.4~0.7MPa氣源即可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。 Q671F以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°即實現全開或全閉的動作。該產品按其密封性能分為金屬密封與軟密封。適合于介質是粘稠、含顆粒、纖維性質的場合?？蓮V泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。 Q671F的閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。
Q671F對夾式氣動球閥的型號規格： 公稱通徑：15~150mm
公稱壓力：PN1.6~2.5MPa
連接形式：對夾連接
閥體材料：WCB，HT200，襯四氟乙烯，CF8（304），CF8M（316），CF3M（316L）
溫度范圍：常溫-20℃~+180℃，中溫-40℃～+350℃
密封填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉編織填料，柔性石墨。 四、Q671F對夾式氣動球閥執行機構 氣缸工作壓力：0.4~0.7Mpa
氣缸開關時間：雙作用式1~5秒
氣缸空氣耗量：1~131L
電磁閥電源：220VAC，24VDC
氣缸形式：?jiǎn)胃资交螂p缸式。
Q671F氣動對夾球閥的性能規范：
公稱通徑DN（mm） 15-150 公稱壓力PN（MPa） 1.6 2.5 公稱壓力
PS（MPa）強度試驗 2.4 3.75 密封試驗 1.76 2.75 材料代號 C P R 主要 零件 閥體 WCB ZG1Cr 18Ni 9Ti ZG0Cr 18Ni 12Mo2Ti 球體 WCB ZG1Cr 18Ni 9Ti ZG0Cr 18Ni 12Mo2Ti 閥桿 2Cr13 1Cr 18Ni 9Ti 0Cr 18Ni 12Mo2Ti 密封圈 增強聚四氟乙烯、對位聚苯 填料 聚四氟乙烯、柔性石墨 適用

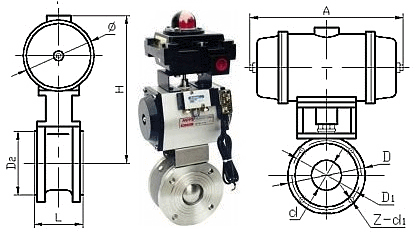

工況適用介質 水、蒸汽、油品 硝酸類 醋酸類 適用溫度 -28℃ – 250℃ 氣動執行器 型號 AT/SR系列、GTD/GTE系列、AW系列等 氣源壓力 0.4-0.7MPa 執行標準 設計制造 結構長度 法蘭尺寸 壓力溫度 試驗檢驗 GB12237 GB12221 GB9113 GB9131 GB13927 Q671F氣動對夾球閥安裝尺寸表：
公稱通徑
DN（mm）尺寸 執行器型號 L D D1 D2 d b f Z-Md 可選配AT/SR
GTD/GTE
AW/AWS
系列執行器
（以上選配僅供參考
具體選用根據實際要求） 15 35 95 65 45 15 14 2 4-M12 20 38 105 75 55 19 14 4-M12 25 42 115 85 65 23.5 14 4-M12 32 50 135 100 78 30 16 4-M16 40 60 145 110 85 36 16 3 4-M16 50 70 160 125 100 45 16 4-M16 65 95 180 145 120 58 18 4/8-M16 80 118 195 160 135 67/76 20 8-M16 100 140 215 180 155 76/92 20 8-M16 125 175 245 210 185 100 22 8-M16 150 210 280 240 210 125 24 8-M16
